Rozebrala jsem aku vrtačku Parkside PABS 20-Li I9: Jednoduchá konstrukce používá běžné díly

Rozborky aku vrtaček jsou pravidelnou součástí rubriky Dílna a zahrada. Tentokrát jsem se podívala dovnitř modelu, který jsem nedávno testovala – Parkside PABS 20-Li I9. Jde o cenově dostupný základní aku vrtací šroubovák bez příklepu, určený pro 20V akumulátory systému Parkside X20V Team. Konstrukce odpovídá jeho cenové kategorii – je jednoduchá, přehledná a bez zbytečných komplikací.

Základní aku vrtací šroubováky Parkside z rozebírek:

Foto: Oficiální materiály distributora

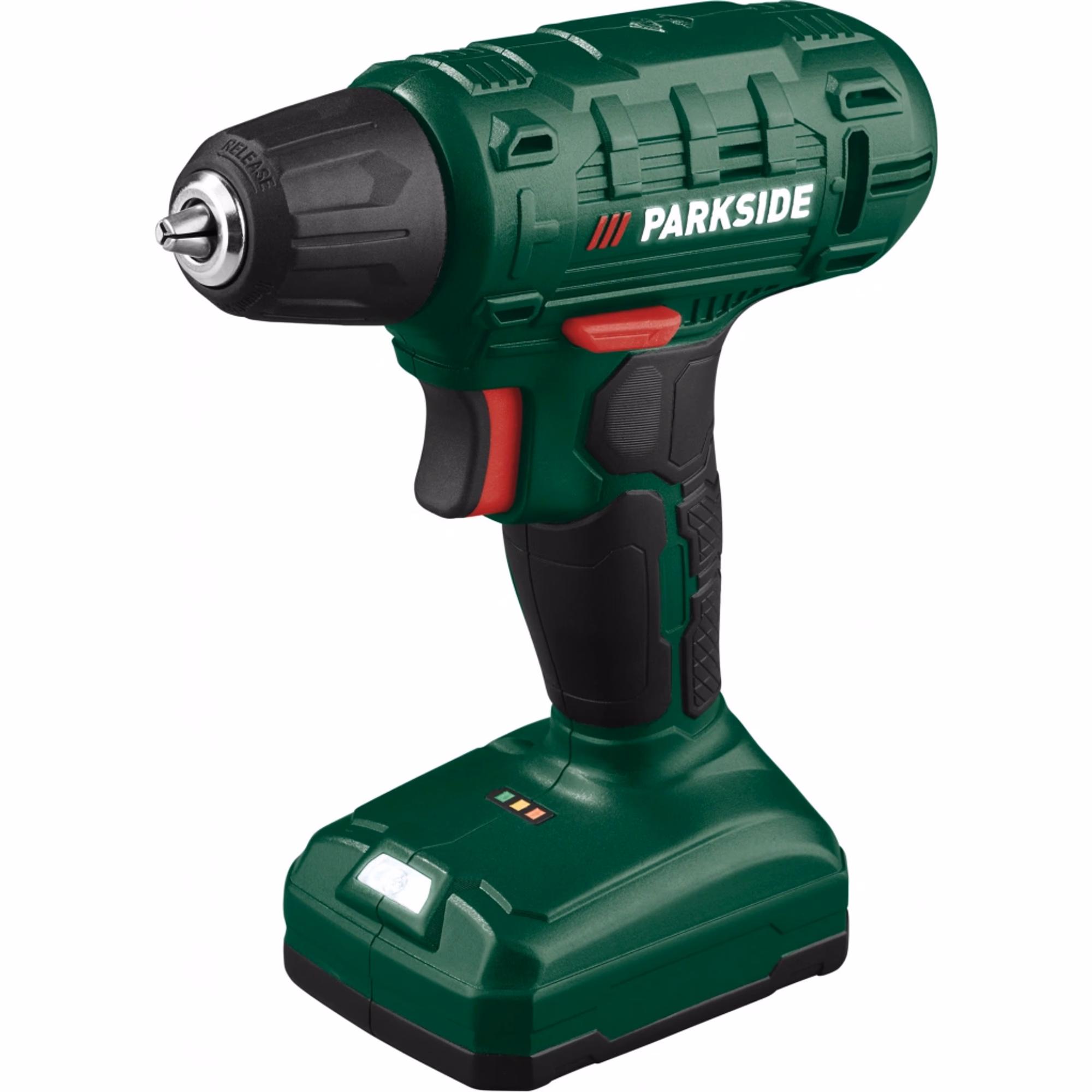

Parkside PBSAE 12 A1

Prohlédnout produkty

Foto: Oficiální materiály distributora

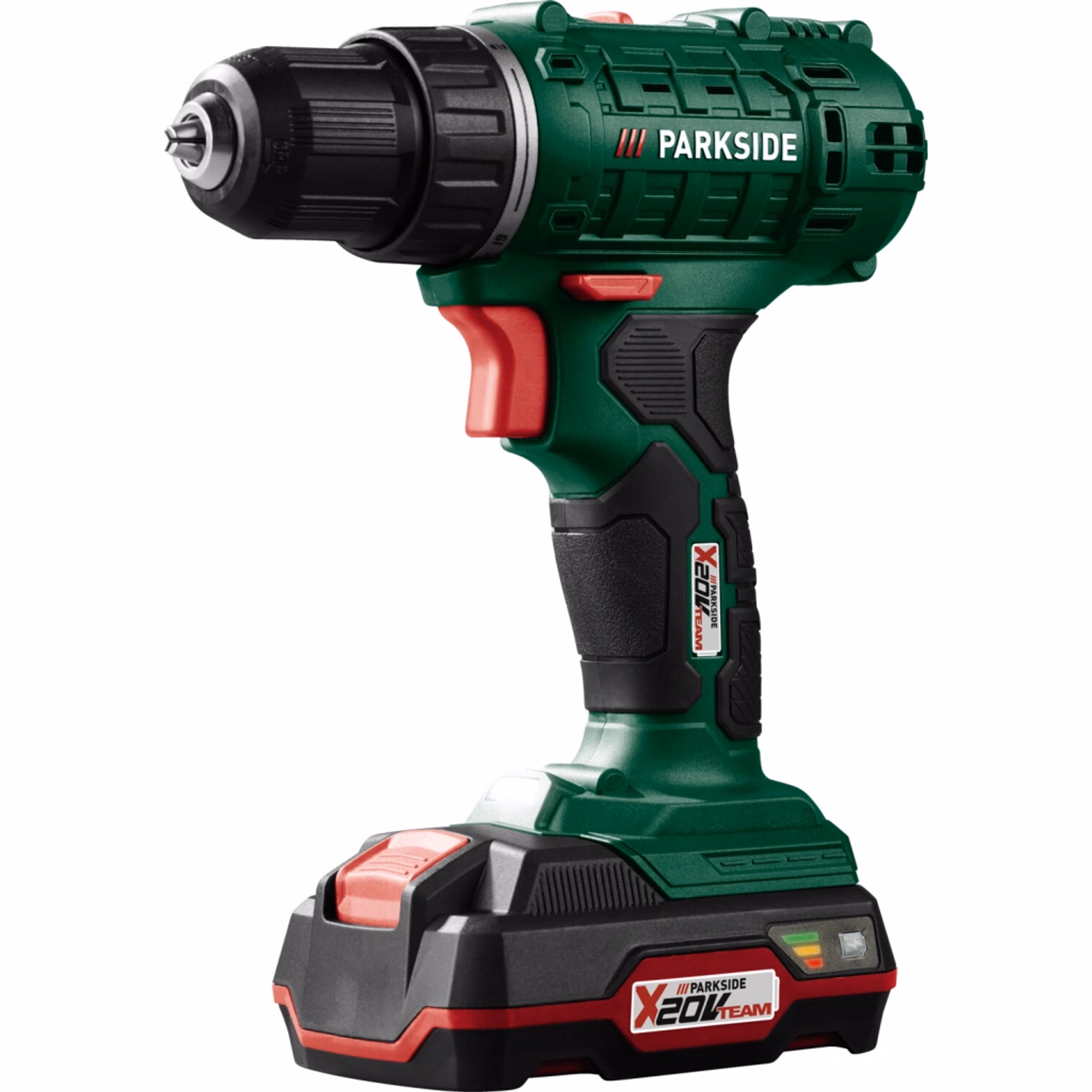

Parkside PBSSA 20-Li A1

Prohlédnout produkty

Foto: Oficiální materiály distributora

Parkside PABS 20-Li G8

Prohlédnout produkty

Uhlíkový motor RS775: Levný a běžně dostupný díl

Foto: Lucie Sobotová

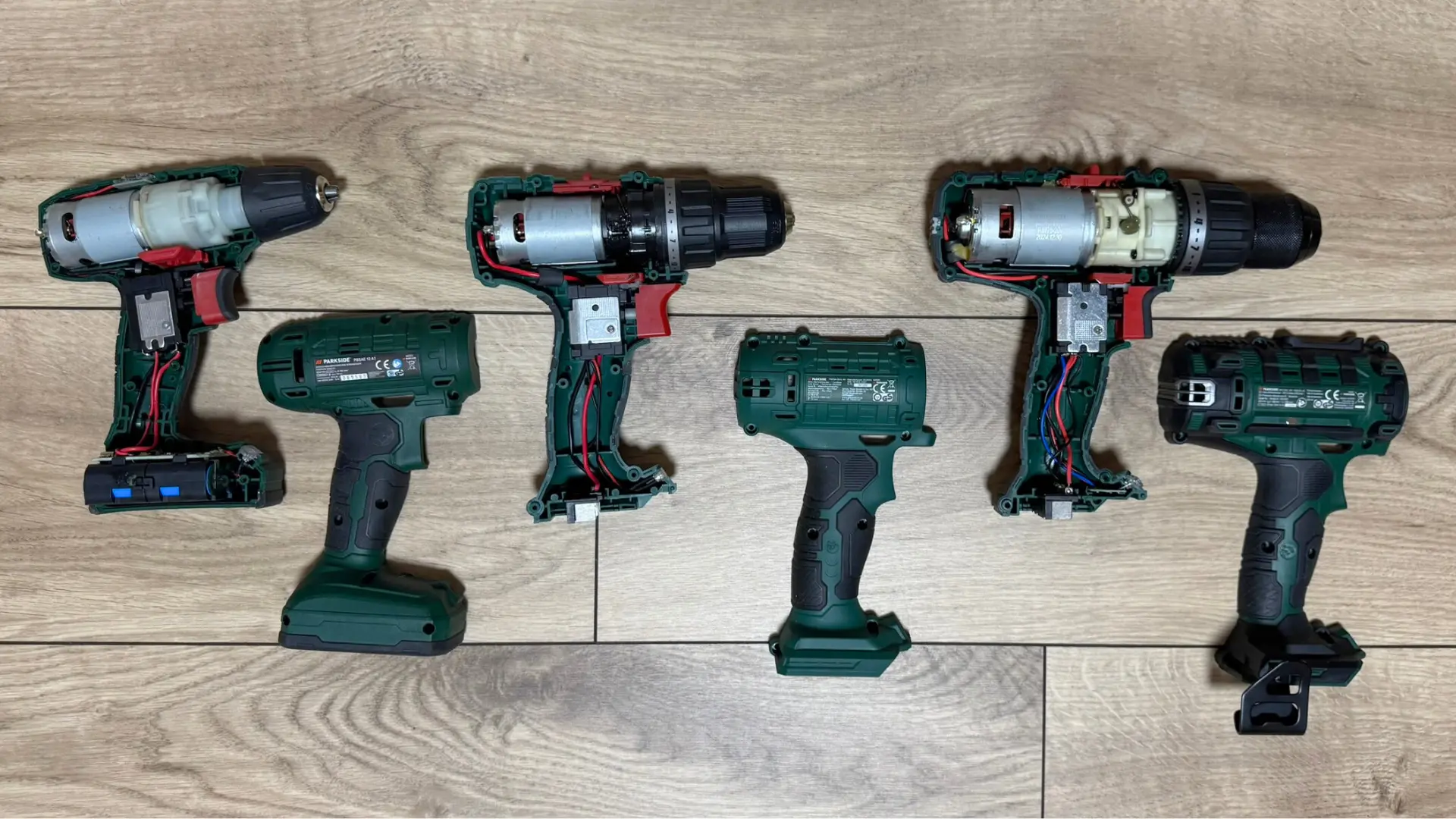

Rozebrané základní aku vrtací šroubováky z našich testů (zleva: PBSAE 12 A1, PBSSA 20-Li A1 a PABS 20-Li G8, kterému se detailněji věnuje článek)

Velkou část vnitřního prostoru Parkside PABS 20-Li I9 (na obrázku vpravo) zaujímá uhlíkový motor s označením “Parkside speedmaster RS775-20V 2024.12.30”. Dle prodejce tato aku vrtačka vyvine krouticí moment až 45 Nm. V kontextu moderního bezuhlíkového nářadí jde o spíše nižší hodnotu, mezi základními hobby modely je však běžná.

Foto: Lucie Sobotová

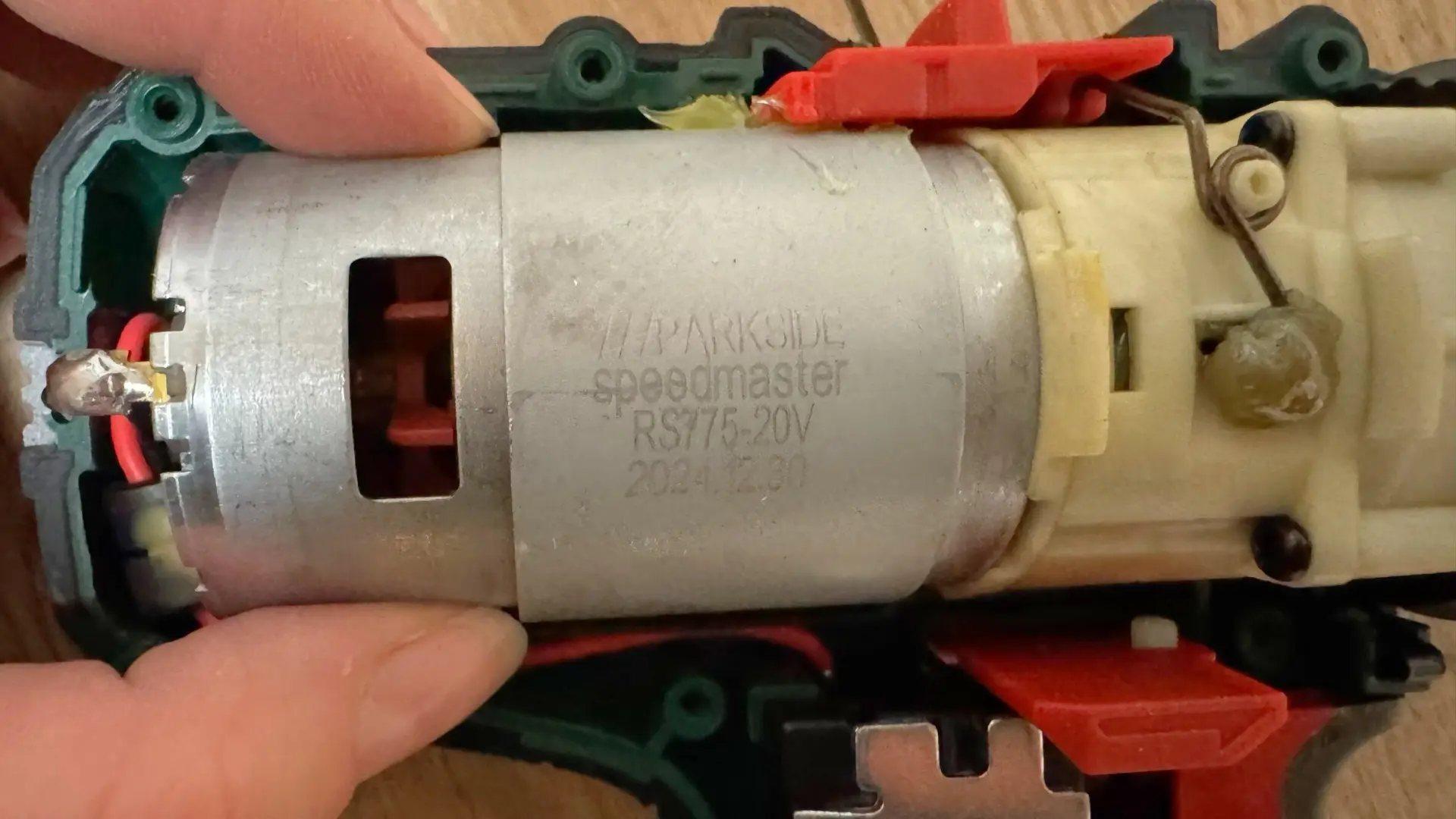

Detail DC motoru demontovaného modelu PABS 20-Li G8

Jedná se o univerzální stejnosměrný motor typu RS775 s udávanými otáčkami okolo 15 000 ot./min, běžně používaný v akumulátorových vrtačkách a utahovácích. Jde o standardizovaný díl, který lze bez problémů sehnat například na zahraničních tržištích typu AliExpress či eBay. Cena se pohybuje okolo 300 Kč. To potvrzuje, že při výrobě nebyl použit žádný proprietární či atypický komponent.

Odebírejte náš 🚨 Spotřebitelský radar

Exkluzivní obsah, slevy, soutěže, testy a výhodné nabídky. Vybráno naší redakcí, každý den na váš e-mail. Pro první odběratele zdarma, využijte toho!

Odebírat

Posíláme jen to, co stojí za to. Řídíme se zásadami ochrany soukromí.

Díky, že čtete arecenze.cz

Jsme tým nadšenců, kteří tvoří obsah o všem, co má přímý dopad na peněženku nebo praktický život běžného Čecha — co koupit, jak ušetřit, čemu se vyhnout a kolik zaplatíte.

Klikněte a odebírejte naše články z boxíku na domovské stránce Seznam.cz

Převodovka a mechanické části

Foto: Lucie Sobotová

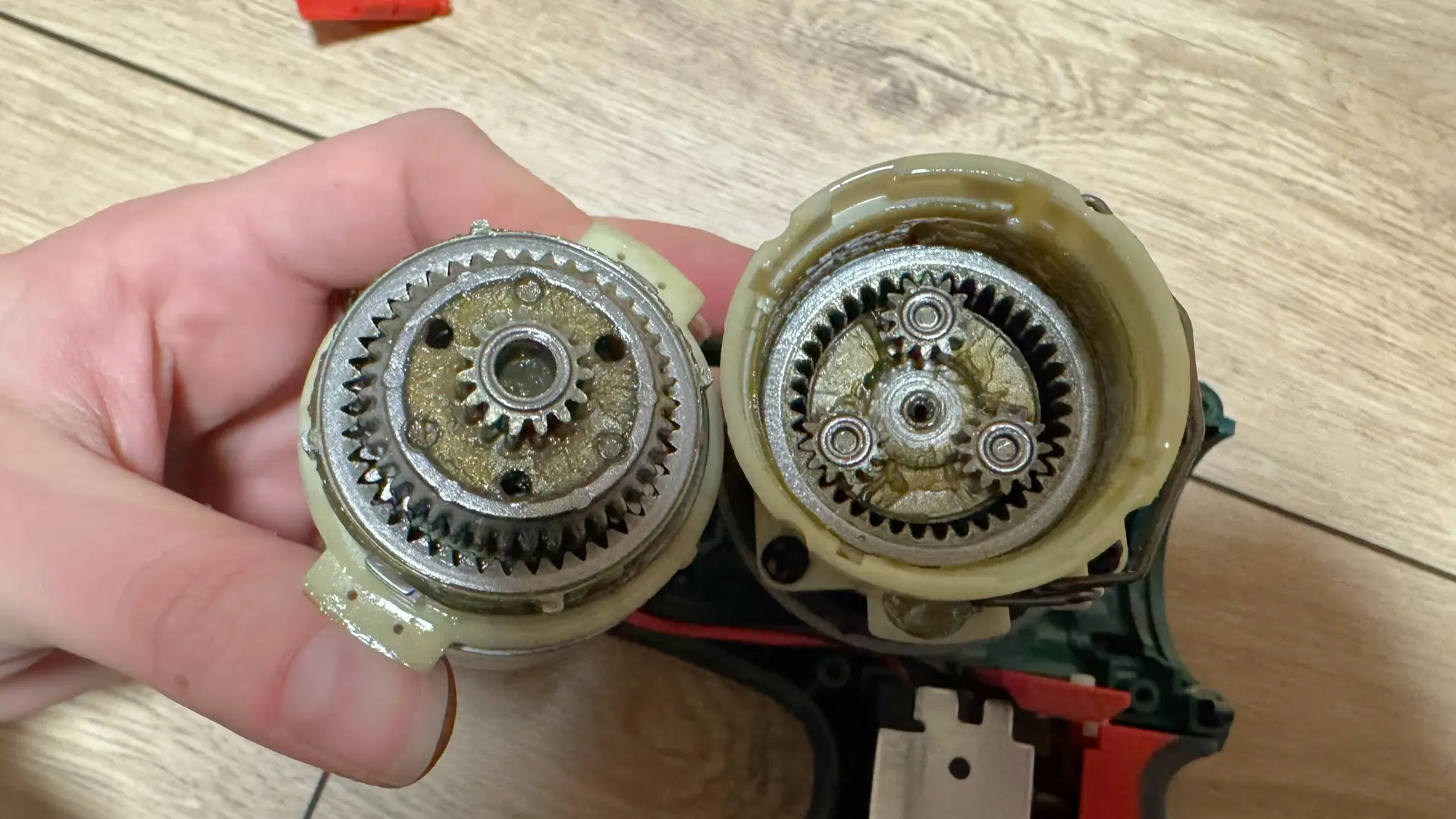

Detail demontované převodovky

Rotor motoru pohání dvoustupňovou převodovku uloženou v plastovém pouzdře, což je běžné řešení u hobby třídy. Samotné převody jsou kovové, což je dnes standard i u nejlevnějších strojů. Sklíčidlo je rychloupínací, kovové, s maximální upínací kapacitou 13 mm. Konstrukčně tedy odpovídá běžným hobby vrtačkám této třídy.

Elektronika a ovládací prvky

Foto: Lucie Sobotová

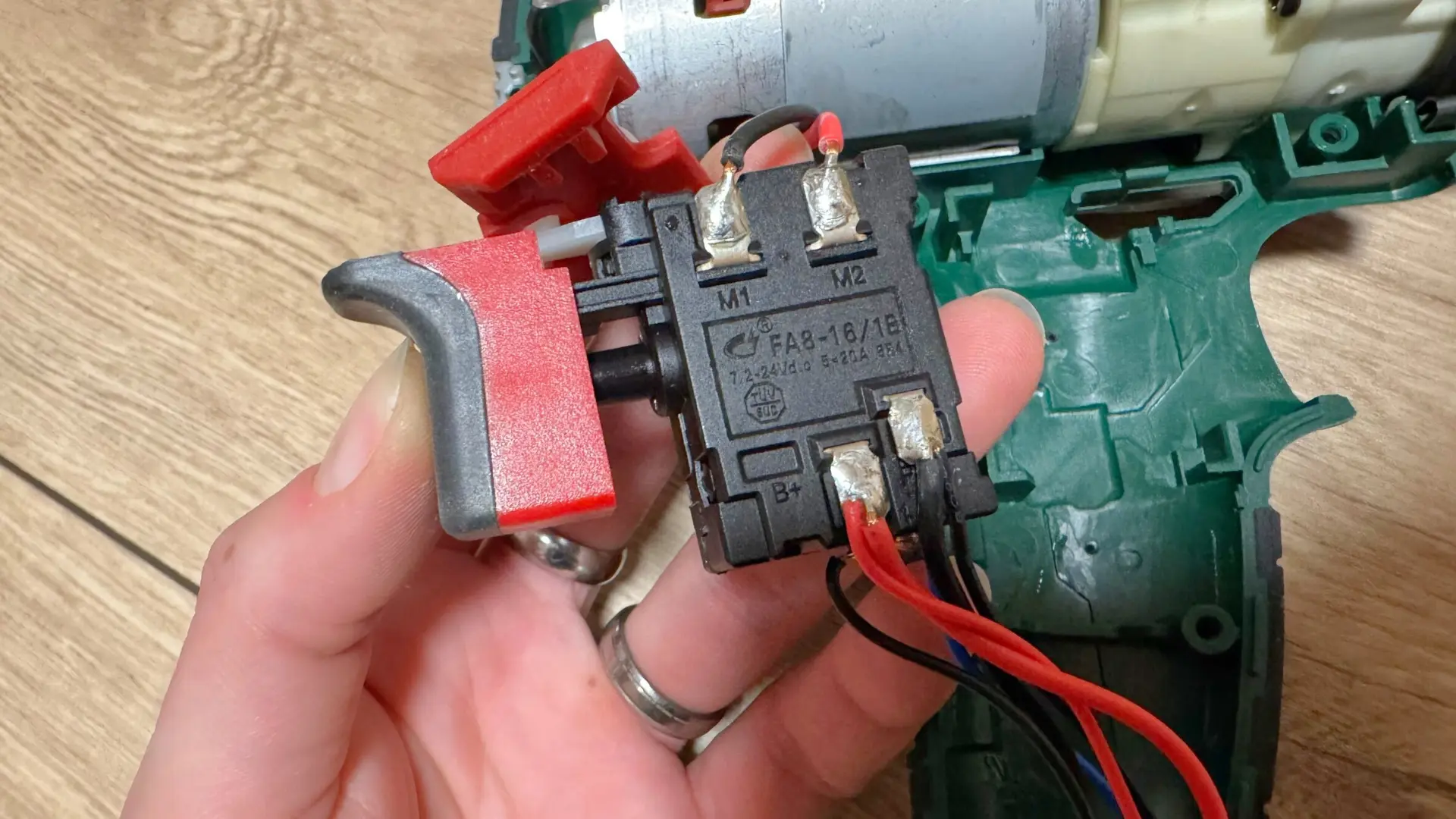

Použitý spínač

Spínač (regulátor rychlosti) nese označení FA8-16/18. Opět jde o běžný univerzální díl, který lze samostatně zakoupit za přibližně 80–100 Kč. V konstrukci dále najdeme:

• vodiče propojující motor, spínač a kontakty akumulátoru
• přepínač levého/pravého chodu
• přepínač převodových stupňů
• LED diodu pro osvětlení pracovní plochy

Celkově je konstrukce jednoduchá, výrobně nenáročná a relativně snadno opravitelná. Podobné schéma najdeme u většiny levných uhlíkových aku vrtaček bez příklepu.

Co je jinak u bezuhlíkových modelů?

Foto: Lucie Sobotová

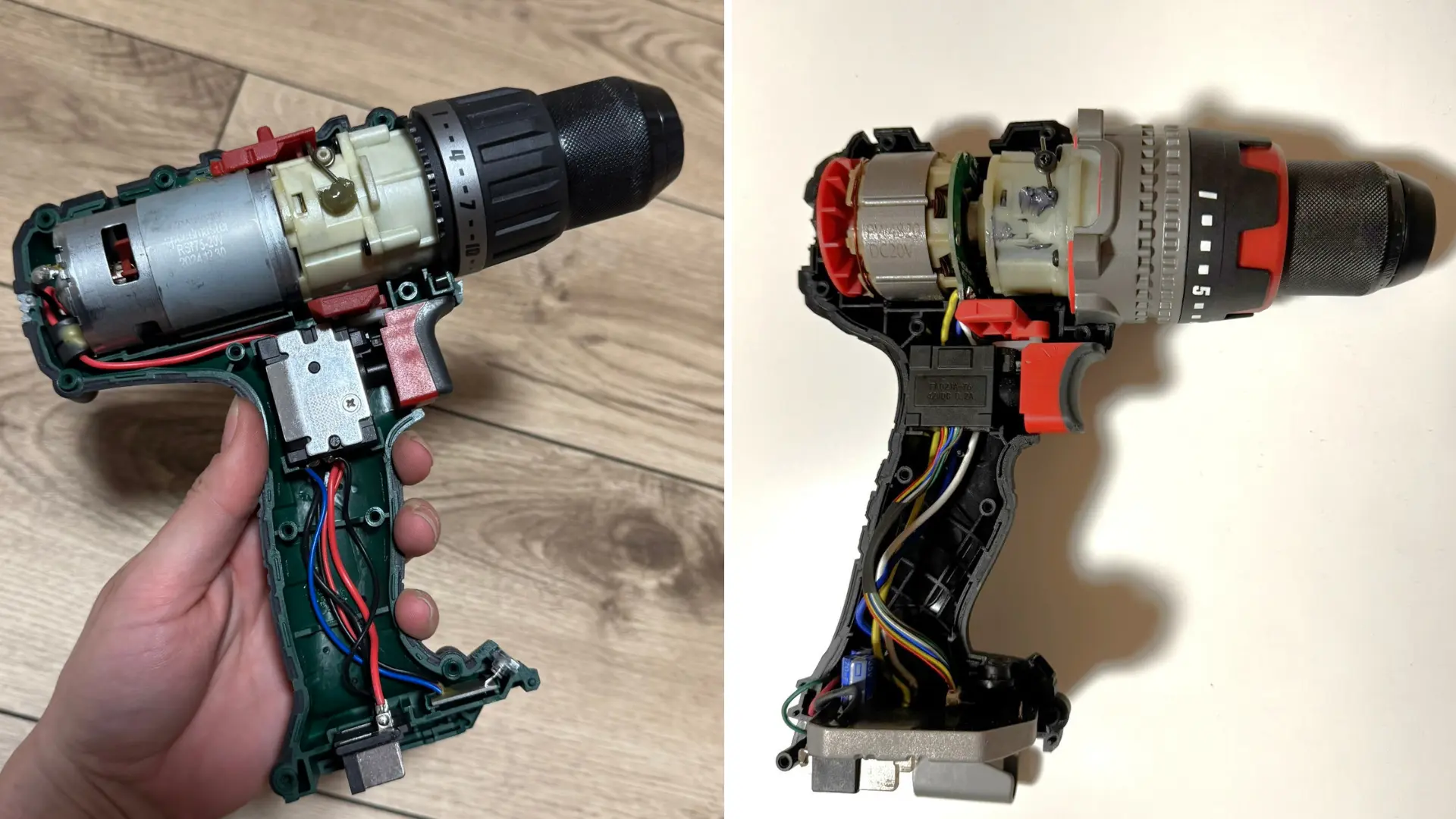

Vlevo základní bezpříklepový model PABS 20-Li G8 (uhlíkový motor, 45 Nm) vpravo příklepový model z vyšší řady Performance PBSAP 20-Li A1 (bezuhlíkový motor, 64 Nm)

Složitější konstrukce souvisí především s použitím bezuhlíkových (brushless) motorů. Ty vyžadují elektronické řízení komutace, otáček a výkonu prostřednictvím samostatné řídicí jednotky (driver), která nahrazuje mechanickou komutaci zajišťovanou uhlíky u běžných motorů.

Výhody bezuhlíkových motorů:

• vyšší účinnost
• nižší zahřívání
• kompaktnější rozměry
• vyšší výkon při stejné kapacitě akumulátoru

Foto: Lucie Sobotová

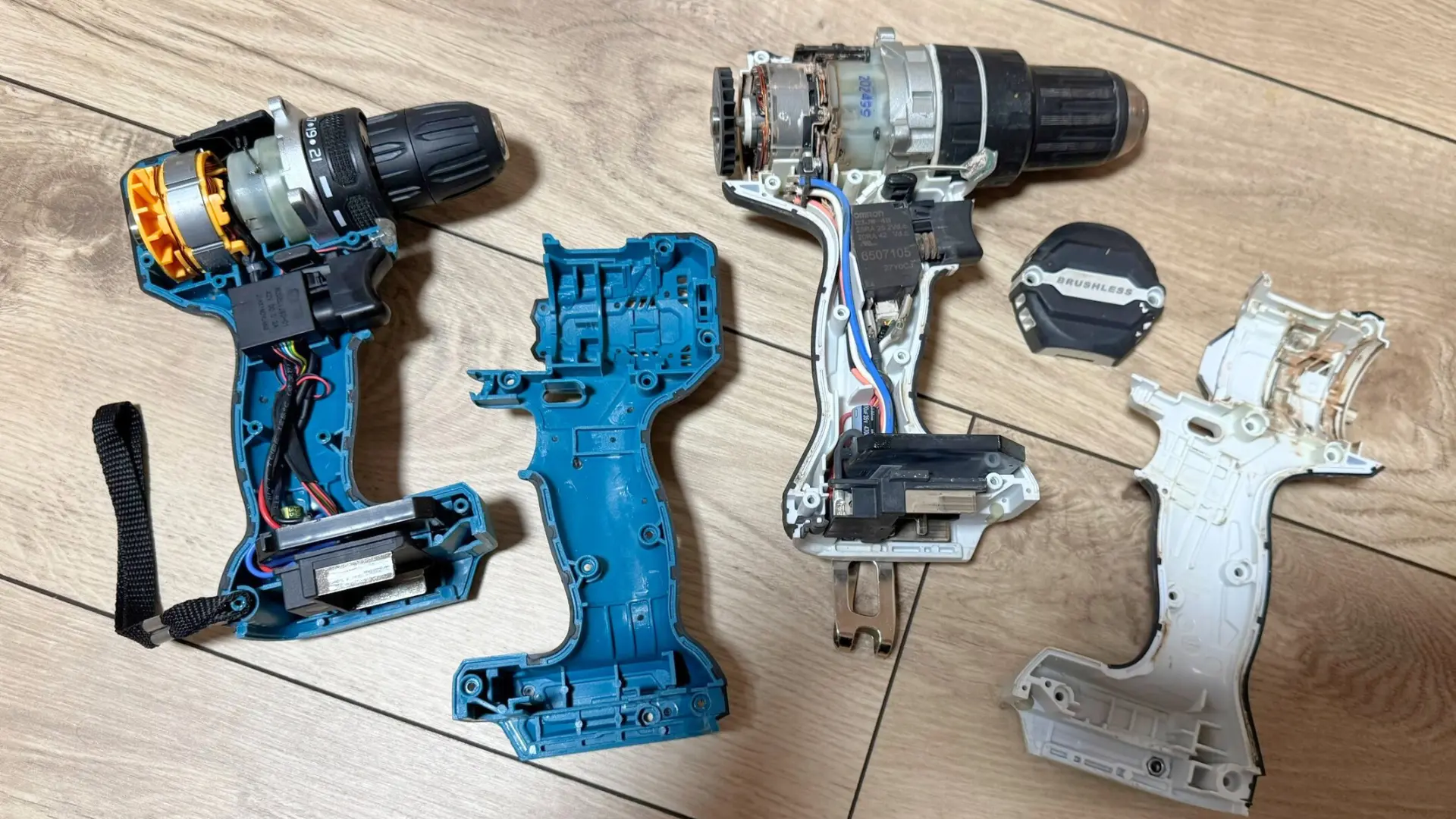

Vlevo napodobenina Makity z AliExpressu (bezuhlíkový motor) a vpravo originální Makita DHP484 (bezuhlíkový motor)

Bezuhlíkové motory bývají osazeny především u dražších a výkonnějších strojů, například u modelu Makita DHP484 (na horním obrázku vpravo) nebo u vyšších řad Parkside Performance. Výjimkou ale nejsou ani některé levné napodobeniny z asijských e-shopů (na horním obrázku vlevo), kde však kvalita zpracování bývá velmi kolísavá.

Foto: Lucie Sobotová

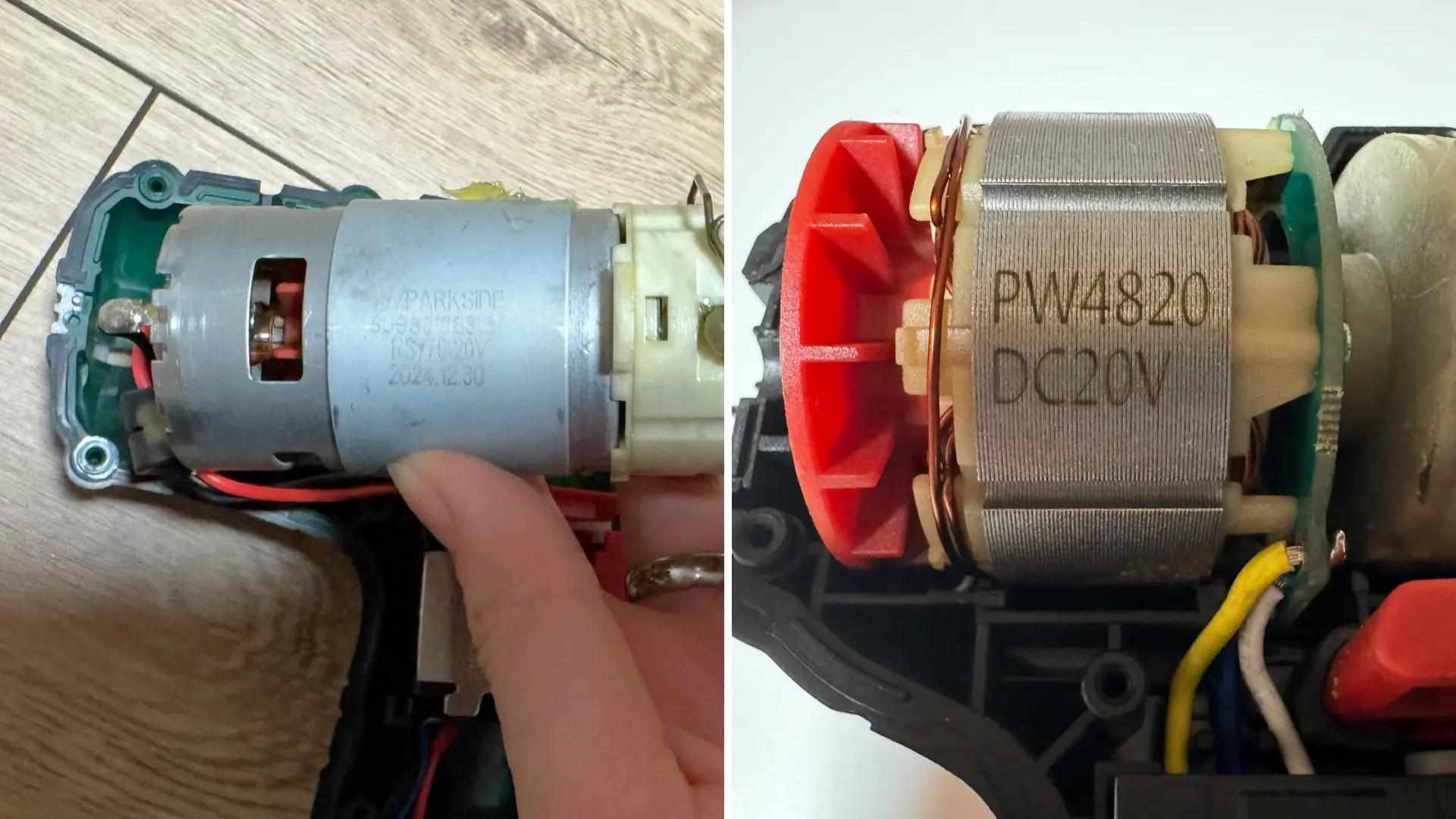

Vlevo uhlíkový motor základního modelu Parkside, vpravo bezuhlíkový motor z řady Performance

Shrnutí

Rozborka modelu Parkside PABS 20-Li I9 potvrdila očekávání: jde o konstrukčně jednoduchý stroj s běžně dostupnými komponenty, které odpovídají nízké pořizovací ceně. Výhodou je snadná opravitelnost a absence proprietárních dílů.

Nevýhodou je omezený výkon a klasické slabiny uhlíkových motorů (vyšší opotřebení, nižší účinnost). V dané cenové kategorii však nejde o nic překvapivého – konstrukce je typická pro základní hobby vrtačky bez příklepu.

Zdroj: Autorský test Lucie Sobotové pro portál Arecenze
